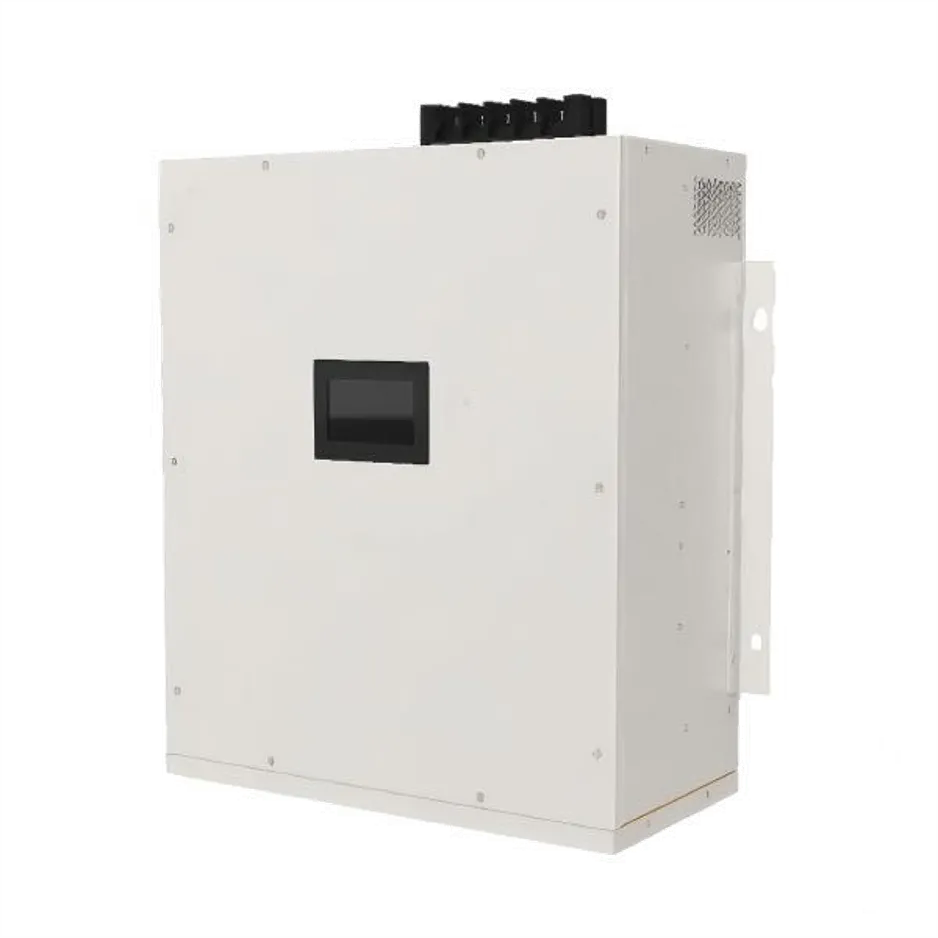

SNA-SVG - это статический генератор переменного тока (SVG), предназначенный для компенсации в режиме реального времени реактивной мощности, потребляемой или генерируемой индуктивными и емкостными нагрузками. Он подходит для быстро меняющихся нагрузок, таких как системы контактной сварки, дуговые печи, холодильное оборудование и воздушные компрессоры, а также сети с высоким уровнем гармонических искажений. Используя высокопроизводительные IGBT в трехуровневой топологии, SVG измеряет ток нагрузки через трансформаторы тока (CTS), вычисляет требуемую компенсацию с помощью алгоритма управления на основе DSP и генерирует двунаправленный компенсационный ток с помощью коммутации, управляемой ШИМ. Помимо повышения коэффициента мощности, он обеспечивает стабильность напряжения, снижение уровня гармоник и балансировку нагрузки.
Преимущества статического генератора переменного тока:
● Компенсация гармоник до 51-го порядка
● Балансировка нагрузки между фазами и нейтралью
● Компактная конструкция, трехуровневая топология
● Возможность параллельного расширения до 12 модулей
● Удобные в использовании 4-дюймовые, 7-дюймовые и 10-дюймовые HMI-модули
● Бесшумная работа: ≤ 65 дБ (A)
● Дополнительная связь по протоколу RS485/Ethernet
Применение статического генератора Var:
· Специальная компенсация больших нагрузок: SVG особенно подходит для специальной компенсации больших нагрузок, таких как прокатные станы, электродуговые печи и электрифицированные железнодорожные тяговые станции при производстве стали. Эти устройства потребляют много энергии и оказывают значительное воздействие на электросеть. SVG может быстро реагировать и динамически компенсировать реактивную мощность, требуемую этими нагрузками, тем самым повышая коэффициент мощности и оптимизируя качество электроэнергии.
· Крупные промышленные потребители: Промышленные предприятия с высоким энергопотреблением, такие как металлургия, нефтехимия и т.д., обычно формируют свои собственные энергосистемы и подключены к электросети общего пользования. У отдела электроснабжения есть технические ограничения для этих потребителей, особенно по коэффициенту мощности. Применение SVG может помочь этим крупным промышленным потребителям повысить коэффициент мощности, снизить затраты на электроэнергию и улучшить качество электроснабжения сети.
· Подстанции энергосистемы: С расширением масштабов электросетей и усложнением структуры сетей возросла потребность в динамической компенсации реактивной мощности с быстрым реагированием на подстанциях. SVG может быстро поглощать или выделять необходимую реактивную мощность, повышать пропускную способность и стабильность работы подстанций, а также обеспечивать безопасную работу электросети.
· Гибридная компенсация гармоник и реактивной мощности: Многие промышленные нагрузки большой мощности требуют как компенсации реактивной мощности для улучшения коэффициента мощности, так и регулирования гармоник. SVG позволяет не только динамически компенсировать реактивную мощность нагрузки, но и одновременно регулировать гармоники, улучшать качество электроэнергии в электросети и повышать эффективность работы оборудования.
Где можно использовать статический генератор переменного тока?
| Приложение |
Типичные нагрузки |
Основные требования |
| Заводы-изготовители |
Двигатели, ЧРП и сварочные аппараты |
Динамическая коррекция коэффициента мощности |
| Сталь и металлургия |
Прокатные станы и дуговые печи |
Быстрая компенсация реактивной мощности |
| Горнодобывающие предприятия |
Дробилки, конвейеры и подъемники |
Стабильность напряжения и балансировка нагрузки |
| Коммерческие здания |
Системы кондиционирования, лифты и насосы |
Снижение потребления реактивной мощности |
| Центры обработки данных |
ИБП и системы охлаждения |
Стабильный коэффициент мощности и напряжение |
| Больницы |
Системы МРТ, КТ, рентгена и кондиционирования воздуха |
Стабильное питание для чувствительных нагрузок |
| Зарядные станции для электромобилей |
Мощные зарядные устройства |
Компенсация при резких изменениях нагрузки |
| Возобновляемые источники энергии |
Солнечные и ветровые системы |
Двунаправленная поддержка реактивной мощности |
| Порты и краны |
Подъемные и приводные системы |
Быстрая компенсация и уменьшение мерцания |
| Очистка воды |
Насосы и приводы с регулируемой частотой вращения |
Повышение эффективности системы |
SVG или Конденсаторная батарея: что выбрать?
| Коэффициент полезного действия |
Статический генератор переменного тока |
Конденсаторная батарея |
| Состояние нагрузки |
Быстро меняющиеся нагрузки |
Стабильные и предсказуемые нагрузки |
| Мощность компенсации |
Непрерывная и бесступенчатая |
Фиксированные этапы компенсации |
| Скорость срабатывания |
Миллисекундный уровень |
Зависит от метода переключения |
| Индуктивная компенсация |
Да |
Обычно отсутствует |
| Емкостная компенсация |
Да |
Да |
| Риск чрезмерной компенсации |
Низкий уровень при правильном регулировании |
Более высокий при изменении нагрузки |
| Балансировка фазовой нагрузки |
Доступный |
Обычно недоступен |
| Расширение |
Модульное параллельное расширение |
Требуется установка дополнительных конденсаторов |
| Первоначальные инвестиции |
Выше |
Ниже |
| Рекомендуемое применение |
В сложных или нестабильных системах |
Базовая коррекция коэффициента мощности |
Для обеспечения стабильной базовой потребности в реактивной мощности конденсаторная батарея может стать экономически эффективным решением. Для быстро меняющихся нагрузок, точной коррекции коэффициента мощности или для условий опережающей и запаздывающей реактивной мощности, как правило, больше подходит SVG. Sinava Power также может сконфигурировать гибридную систему компенсации, объединяющую конденсаторные батареи и модули SVG.
Почему стоит выбрать Sinava в качестве поставщика SVG?
Современные электрические системы сталкиваются с растущими требованиями к стабильности, эффективности и соответствию строгим стандартам качества электроэнергии. Sinava предлагает решения для статических генераторов переменного тока (SVG) для коррекции коэффициента мощности, стабилизации напряжения и поддержки сети.
В наших системах SVG используется передовая технология IGBT и цифровое управление в режиме реального времени для обеспечения динамической двунаправленной компенсации реактивной мощности в сложных условиях и при колебаниях нагрузки.
С 1985 года мы предлагаем индивидуальные продукты SVG и решения по обеспечению качества электроэнергии для промышленных, коммерческих и возобновляемых источников энергии. Наши решения разработаны таким образом, чтобы быть масштабируемыми и удобными в использовании.
В вашей электрической системе возникают подобные проблемы?
Статический генератор переменного тока может подойти для вашего проекта, если:
Коэффициент мощности существенно меняется в процессе производства.
Снижение коэффициента полезного использования остается высоким.
Конденсаторные батареи часто переключаются или не могут реагировать на изменения нагрузки.
Возникает как индуктивная, так и емкостная реактивная мощность.
Напряжение колеблется при запуске или остановке крупногабаритного оборудования.
Сварочные аппараты, компрессоры, краны, ЧРП или печи создают быстро меняющиеся нагрузки.
Трехфазный ток несбалансирован.
Имеющееся компенсационное оборудование имеет недостаточную мощность.
В будущем будут добавлены дополнительные электрические нагрузки.
Ограниченное пространство для установки требует модульной системы компенсации.
Не уверены, что больше подходит - SVG, конденсаторная батарея или гибридная система компенсации? Отправьте нам свои электрические данные для предварительной проверки.
