SACT251

Трансформатор тока открытого типа (ТТ) - это специализированное устройство, предназначенное для измерения тока в электрических цепях. Обычно используется в системах распределения электроэнергии, помогает контролировать протекание тока и обеспечивает работу в безопасных пределах. Трансформатор состоит из первичной обмотки, включенной последовательно в цепь, и вторичной обмотки, которая обеспечивает измеримую выходную мощность, пропорциональную току, протекающему через первичную обмотку.

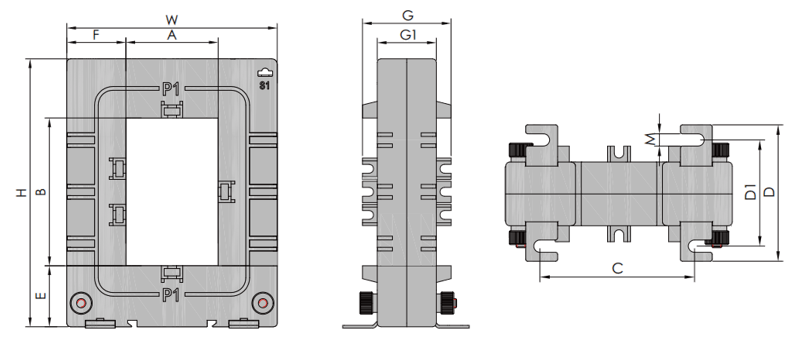

Конструкция трансформатора тока открытого типа

Этот трансформатор тока открытого типа имеет высокопрочный корпус из ПВХ и полностью литую шинопроводную конструкцию. Он может быть установлен непосредственно на кабель с помощью трех встроенных резиновых колец, обеспечивающих надежную поддержку и изоляцию. Сердечник трансформатора изготовлен из высококачественной листовой кремнистой стали, а вторичные обмотки равномерно распределены по сердечнику. Выдвижная конструкция трансформатора позволяет устанавливать его без отсоединения или обрезки кабеля, что делает его идеальным для модернизации.

Область применения трансформаторов тока открытого типа

Высота установки: ≤ 3000 м

Температура окружающей среды: от -25 °C до +40 °C

Внешний диаметр совместимого кабеля: φ8 – φ240 мм

Диапазон входного тока: 0 – 60 кА

Параметры выхода: 0 – 500 мА, 1 А, 5 А, 5 В постоянного тока или 4-20 мА (настраивается индивидуально)

Атмосферные условия: Не содержат загрязняющих веществ, коррозийных веществ и взрывоопасных газов, которые могут ухудшить характеристики изоляции

Важность трансформаторов тока открытого типа для промышленной автоматизации

В промышленной автоматизации точный мониторинг и управление электрическими системами имеют решающее значение для безопасности и эффективности эксплуатации. Трансформаторы тока открытого типа (ТТ) играют жизненно важную роль, предоставляя данные о токах в режиме реального времени, которые помогают обнаруживать неисправности или аномалии в системе, обеспечивая быстрое вмешательство и сводя к минимуму время простоя.

Эти трансформаторы также необходимы для отслеживания энергопотребления и управления энергопотреблением. Благодаря точному измерению тока в электрических цепях они позволяют промышленным предприятиям выявлять недостатки и внедрять стратегии энергосбережения, снижая эксплуатационные расходы.

Кроме того, CTS открытого типа поддерживают профилактическое техническое обслуживание за счет постоянного мониторинга электрооборудования. Раннее обнаружение аномальных токов может указывать на износ или потенциальные неисправности, что позволяет своевременно проводить техническое обслуживание и предотвращать дорогостоящие поломки.
