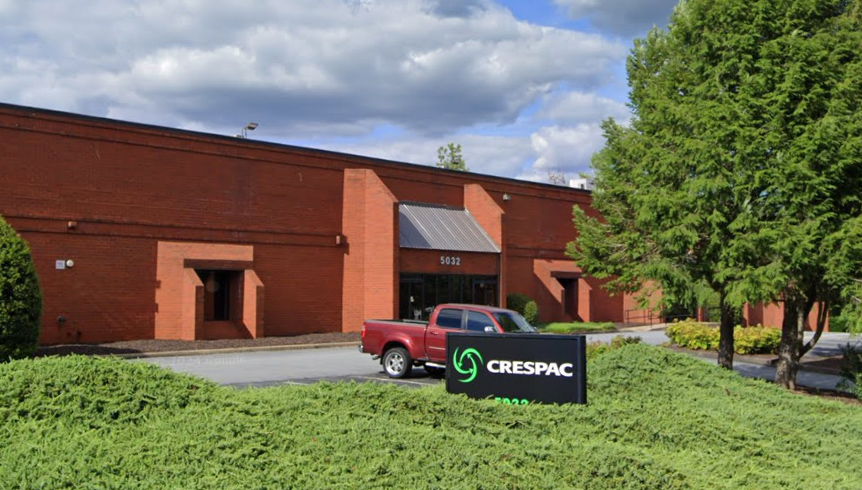

Компания CRESPAC является ведущим производителем термоформованных лотков для пищевых продуктов в индустрии упаковочных материалов. Компания поставляет упаковочные материалы из ПЭТ-пластика крупным пищевым компаниям по всей Северной Америке, в том числе лотки для мяса и сельскохозяйственной продукции. Она также производит лотки для грибов различных цветов и размеров для грибных ферм по всей Латинской Америке. Хотя оборудование для обработки пластмасс и термоформования, используемое на производственных линиях компании, повышает эффективность, эти нелинейные нагрузки также могут создавать значительные проблемы с качеством электроэнергии, включая низкий коэффициент мощности и высокие гармонические искажения.
Согласно электрической схеме, предоставленной заказчиком, максимальный ток нагрузки на объекте составлял 6800 А. Мониторинг качества электроэнергии на объекте проводился более недели с помощью профессионального анализатора качества электроэнергии. Измерения выявили несколько серьезных проблем, в том числе коэффициент мощности, равный 0,62, THDi, равный 35%, и значительный мгновенный дисбаланс тока. Производственное оборудование оснащалось многочисленными нелинейными нагрузками, которые потребляли несинусоидальный ток и генерировали гармоники. Кроме того, оборудование с высоким энергопотреблением, в частности асинхронные двигатели, используемые в шлифовальных станках и ленточных конвейерах, в сочетании с неравномерной нагрузкой на цепь способствуют возникновению дисбаланса трехфазного тока и дополнительных гармонических искажений. Частый дисбаланс трехфазного тока, если его не устранить, может привести к перегреву и повреждению асинхронных двигателей.
Проанализировав результаты измерений на месте и проконсультировавшись с технической командой заказчика, компания Sinava Power разработала комплексное индивидуальное решение по обеспечению качества электроэнергии. Одной из основных задач было повышение коэффициента мощности с 0,62 до целевого значения 0,98. Поскольку оборудование для компенсации реактивной мощности может вырабатывать большой мгновенный ток, эффективное регулирование температуры также было необходимо. Измеренный THDi, равный 35%, был средним значением, в то время как спектр гармоник содержал компоненты 50-го порядка и выше с заметными концентрациями 7-й, 9-й и 11-й гармоник. Компенсация этих гармоник требует точного регулирования тока, чтобы избежать перекомпенсации, резонанса, чрезмерного мгновенного тока и потенциального повреждения фильтра. Для устранения серьезного трехфазного дисбаланса компания Sinava Power предоставила дополнительную компенсирующую способность и оптимизировала алгоритм управления фильтром гармоник. Окончательное гибридное решение состояло из трех блоков конденсаторных батарей с тиристорной коммутацией мощностью 500 кВАр и одного активного фильтра гармоник мощностью 400 А. Система была успешно установлена и работала должным образом.
Основные характеристики решения
Блоки конденсаторных батарей с автоматической коммутацией на тиристорах
Быстрая реакция на динамические изменения нагрузки, обеспечивающая компенсацию реактивной мощности в режиме реального времениИнтегрирован активный фильтр гармоник
Эффективно подавляет гармоники высокого порядка (7-й, 9-й, 11-й и выше), сводя к минимуму риск возникновения резонансаГибридная технология компенсации
Сочетает в себе преимущества конденсаторных батарей и активных фильтров для достижения оптимальной производительностиОптимизированный дизайн алгоритма
Индивидуальная стратегия управления для обработки высокого содержания гармоник и предотвращения наложения токов
Почему Вы выбрали наш Конденсаторныебатареи и высокочастотные решения?
Усовершенствованный дизайн для промышленных сред с высокой нагрузкой
Высокая устойчивость к гармоническим помехам
Надежная работа в сложных условиях эксплуатации
Гибкая настройка в соответствии с требованиями проекта
Доказанный успех в сложных промышленных применениях
Отрасли применения
Это решение идеально подходит для отраслей с большими нелинейными нагрузками и высоким энергопотреблением, таких как:
Пищевая промышленность и упаковка
Производство пластмасс и термоформования
Автомобильные производственные линии
Химические и фармацевтические предприятия
Объекты тяжелой промышленности
