В последние годы эффективное управление электроэнергией становится всё более важным для промышленных и коммерческих объектов. Конденсаторные батареи применяются для компенсации реактивной мощности, повышения коэффициента мощности, стабилизации напряжения и более эффективного использования электрической сети. В этой статье объясняется, для чего подключают конденсаторные батареи, где их используют и что необходимо учитывать при выборе.
Для чего подключают конденсаторную батарею?
Конденсаторная батарея подаёт в сеть ёмкостную реактивную мощность и компенсирует индуктивную реактивную мощность, потребляемую двигателями, трансформаторами и другим оборудованием. Благодаря этому уменьшается реактивный ток, повышается коэффициент мощности, снижаются потери в кабелях и трансформаторах и освобождается часть пропускной способности электрической сети.
На объектах с низким коэффициентом мощности подключение правильно рассчитанной конденсаторной батареи помогает приблизить его к требуемому значению и избежать дополнительных начислений со стороны энергоснабжающей организации. Необходимая мощность компенсации определяется по фактической нагрузке и результатам измерений.

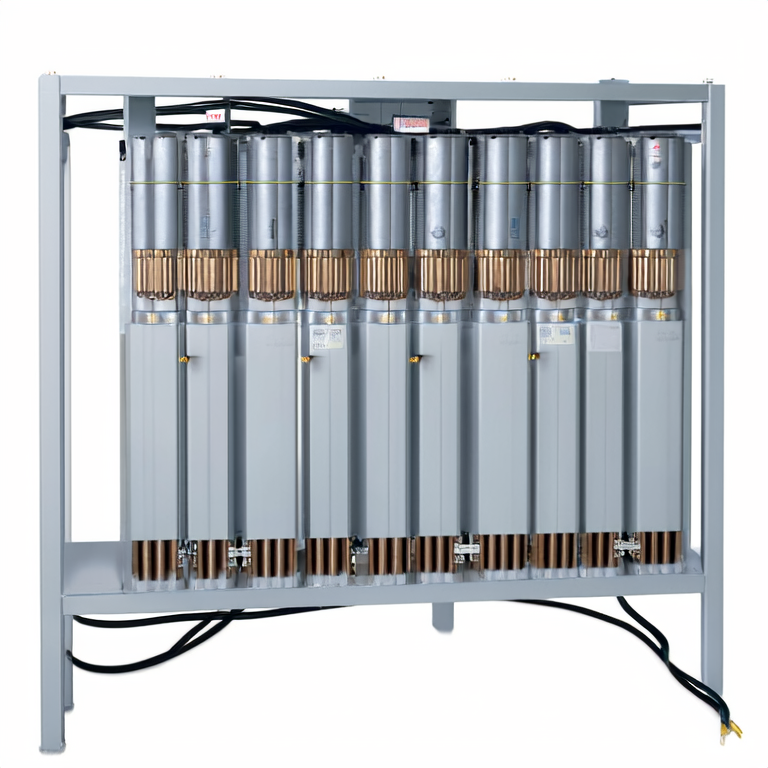

Что такое конденсаторная батарея?
Конденсаторная батарея представляет собой группу силовых конденсаторов, соединённых в соответствии с требуемыми электрическими параметрами. В установках компенсации реактивной мощности обычно применяются специализированные силовые конденсаторы. Система может быть нерегулируемой, с постоянной мощностью, или автоматической, со ступенчатым подключением конденсаторов в зависимости от текущей нагрузки.
Основными параметрами являются номинальное напряжение, мощность в квар, количество ступеней, способ коммутации и допустимый уровень гармоник. При наличии выраженных гармонических искажений может потребоваться дроссельная защита или другое решение для предотвращения резонанса и перегрузки конденсаторов.
Где применяются конденсаторные батареи?
Промышленные предприятия: для компенсации реактивной мощности электродвигателей, трансформаторов, сварочного и другого индуктивного оборудования.
Коммерческие здания: для повышения коэффициента мощности систем вентиляции, кондиционирования, лифтов и насосов.
Объекты возобновляемой энергетики: для управления реактивной мощностью и поддержки требуемого напряжения в точке подключения. Конденсаторная батарея не заменяет систему накопления энергии.
Электрические сети: для поддержки напряжения и снижения потерь при передаче и распределении электроэнергии.
Основные преимущества
Повышение коэффициента мощности: уменьшается потребление реактивной мощности из сети.
Снижение потерь: уменьшение тока позволяет сократить потери в кабелях, трансформаторах и распределительном оборудовании.
Высвобождение мощности сети: существующая инфраструктура может передавать большую долю полезной активной мощности.
Стабилизация напряжения: локальная компенсация помогает уменьшить падение напряжения при правильно выбранных параметрах системы.
Снижение затрат: предприятие может избежать платы или штрафов за низкий коэффициент мощности, если такие условия предусмотрены тарифом.
Что учитывать при выборе?
Перед выбором необходимо измерить активную и реактивную мощность, фактический коэффициент мощности, характер изменения нагрузки и уровень гармонических искажений. Расчёт только по установленной мощности оборудования может привести к недостаточной или избыточной компенсации.
Для нагрузки, которая существенно меняется в течение суток, обычно используют автоматическую ступенчатую батарею. При быстром изменении нагрузки может потребоваться статический генератор реактивной мощности (SVG), а при высоком уровне гармоник — активный фильтр гармоник (AHF) или дросселированная конденсаторная установка.
Часто задаваемые вопросы
Как определить необходимую мощность конденсаторной батареи?
Мощность рассчитывают по активной нагрузке, исходному и требуемому коэффициенту мощности. Для точного выбора рекомендуется использовать данные измерений анализатора качества электроэнергии и учитывать возможные гармоники.
Сколько времени занимает установка?
Срок зависит от мощности, количества ступеней, способа подключения и готовности распределительного щита. После монтажа необходимо проверить настройку регулятора, чередование фаз, токи ступеней и отсутствие резонансных условий.
Какие риски возникают при неправильном выборе?
Избыточная компенсация может привести к ёмкостному коэффициенту мощности и повышению напряжения. Гармоники способны вызвать перегрев и повреждение конденсаторов. Поэтому расчёт, защита и ввод в эксплуатацию должны выполняться квалифицированными специалистами.
