; Оглавление
1. введение
2. Роль и принцип работы smart motor protector и IMCC
3. Сравнение основных функций интеллектуальной защиты двигателя в отрасли.
4. Причины и серьезные опасности остаточного тока на цементном заводе
5. Всесторонний многопараметрический анализ
6. Заключение
1. Введение
В современной перерабатывающей промышленности производство цемента является типичным примером защиты асинхронных двигателей и управления ими. Именно непрерывность материального потока является залогом жизнеспособности производственной линии. От дробления известняка, измельчения сырья, разложения в подогревателе до обжига во вращающейся печи, охлаждения клинкера и измельчения цемента - все это оснащено мощными асинхронными двигателями (такими как вентиляторы высокого давления и двигатели крупных шаровых мельниц) и сотнями асинхронных двигателей малого и среднего размера (таких как ленточные конвейеры, шнековые питатели, и двигатели лифтов) вместе образуют "сердце и мускулы" цементных заводов.
Однако цементные заводы расположены в суровых промышленных условиях, характеризующихся высокой запыленностью, высокими температурами окружающей среды, запуском с большой нагрузкой и сильными механическими вибрациями. Двигатель часто сталкивается с такими опасностями, как перегрузка, обрыв фаз, блокировка ротора и ухудшение изоляции. Традиционный пассивный режим технического обслуживания - "замена после обжига" или "плановое техническое обслуживание при отключении электроэнергии" - больше не может соответствовать строгим требованиям современных крупнотоннажных линий по производству цементного клинкера к высокой непрерывности и безопасности.
С развитием промышленного интернета вещей (IIoT) и цифровой технологии распределения электроэнергии совместное применение Smart Motor Protector (SMP) и Intelligent Motor Control Center (iMCC) повысило уровень защиты двигателя от простого "отключения питания в терминале" до "цифрового управления полным жизненным циклом". техническое обслуживание", совершая скачок от "выявления и устранения препятствий" к "профилактическому техническому обслуживанию".
2. Роль и механизм работы smart motor protector и IMCC
В архитектуре интеллектуального распределения электроэнергии интеллектуальные средства защиты двигателя играют роль "микроантенн и исполнительных элементов", в то время как iMCC является "макромозгом" и центром принятия решений по обработке данных. Эти два компонента создают эффективный механизм работы с замкнутым контуром через полевую шину
Слой сайте: асинхронный двигатель】-(физические параметры)--【пограничного слоя: умный протектор мотора】
↓
(Высокоскоростная связь по полевой шине: передача данных/аварийных сигналов в режиме реального времени)
вы и nbsp; и nbsp; и nbsp; и nbsp; и nbsp; и nbsp; и nbsp; и nbsp; и nbsp; и nbsp; и nbsp; и nbsp; и nbsp; и nbsp; и nbsp; и nbsp; и nbsp; и nbsp; и nbsp; и nbsp; и nbsp; и nbsp; и nbsp; и nbsp; и nbsp; и nbsp; и nbsp; и nbsp; и nbsp; и nbsp; и nbsp; и nbsp;↓
【Уровень управления: Центральная диспетчерская SCADA/EMS - (производственное сотрудничество) _BOS_ 【Уровень управления: iMCC】
1. Восприятие и контроль краевого слоя на месте (интеллектуальная защита двигателя)
Интеллектуальная защита двигателя устанавливается непосредственно в выдвижной шкаф iMCC, рядом с контактором и автоматическим выключателем. В нем используются встроенныетрехфазные трансформаторы тока, трансформаторы напряжения и трансформаторы тока нулевой последовательности для определения физических рабочих характеристик двигателя в режиме реального времени с частотой дискретизации на уровне микросекунд.
Его основной механизм включает в себя: Голографическое моделирование тепловой перегрузки: на основе сложных математических алгоритмов (таких как двухфазные тепловые модели) динамически моделируются процессы нагрева и охлаждения внутренних обмоток двигателя, обеспечивая гораздо более точную защиту от перегрузки по обратному времени, чем традиционные тепловые реле.
Высокая скорость срабатывания на пределе: При обнаружении заблокированного ротора, серьезного трехфазного дисбаланса, сбоя фазы или плохого заземления устройство защиты может напрямую активировать локальный управляющий контакт в течение миллисекунд, чтобы разблокировать контактор, добиться локального отключения защиты и предотвратить распространение неисправности.
2.Взаимодействие на макроуровне управления (iMCC intelligent motor control center)
IMCC объединяет сотни и тысячи устройств защиты двигателя, разбросанных в различных электрических помещениях по всему заводу, в единую сеть с помощью высокоскоростных промышленных шин, таких как Profinet, Modbus TCP, EtherNet/IP.
Механизм работы: Главный блок управления iMCC (или пограничный сервер) считывает цифровые параметры, такие как ток, напряжение, коэффициент мощности, сопротивление изоляции и остаточный ток, загружаемые каждым защитным устройством в режиме реального времени посредством периодического опроса.
Взаимодействие с данными: iMCC отвечает не только за получение данных, но и за горизонтальную интеграцию этих электрических параметров с системой управления технологическим процессом DCS и системой управления активами предприятия (EAM). При критической неисправности и отключении двигателя iMCC активирует логику блокировки на системном уровне, автоматически переключается в режим ожидания или уведомляет ленточный конвейер, расположенный выше по потоку, о необходимости срочного замедления и подачи, чтобы предотвратить остановку всей производственной линии из-за скопления материала.
3. Сравнение основных функций интеллектуальной защиты двигателя, используемых в промышленности
В области международного промышленного контроля продукция Siemens, Schneider Electric и Rockwell Automation/Allen Bradley представляет собой высочайший уровень этой технологии в отрасли.
| Функциональность | Simens SIMOCODE pro(3FU ) | Schneider TeSys T | Rockwell A-B E300 |
| Архитектура системы | Модульная развязка: Блок управления, модуль измерения тока/напряжения, логический модуль и модуль связи полностью независимы друг от друга, что обеспечивает чрезвычайно гибкую комбинацию. | Интегрированный и компактный дизайн: Главный блок управления интегрирует основные измерения тока и может увеличивать напряжение и ввод-вывод с помощью модулей расширения, занимая небольшое пространство | Конструкция с разделением на три сегмента: состоит из сенсорных модулей, блоков управления и коммуникационных модулей, объединенных друг с другом и поддерживающих двухпортовую двунаправленную кольцевую сеть Ethernet (DLR) |
| Обнаружение RCM | Чрезвычайно мощный (внешний трансформатор): Поддерживает трансформаторы нулевой последовательности 3UL23 с диапазоном измерений от 30 мА до 40 А. В сочетании с передовыми алгоритмами он может отфильтровывать высокочастотные емкостные помехи. | Высокий уровень (внутренний/внешний): Защита от замыкания на землю и остаточного тока обеспечивается с помощью внешних трансформаторов тока нулевой последовательности с интуитивно понятной логикой настройки. | Чрезвычайно мощный (собственный/внешний): Модуль измерения может быть непосредственно оснащен встроенным датчиком тока нулевой последовательности, а также может быть оснащен внешними трансформаторами большого диаметра с высокой степенью цифровой интеграции. |
| Экологическая адаптируемость полевой шины | Идеальная интеграция с TIA Botu: встроенная поддержка PROFIBUS и PROFINET. В Siemens DCS есть готовые стандартные функциональные блоки (PCS 7). | Экосистема EcoStruxure: поддерживает Modbus, Profibus, CANopen и EtherNet/IP. Бесперебойное взаимодействие со средой Schneider PLC. | Глубокая интеграция Studio 5000: встроенная поддержка EtherNet/IP. Поддержка файлов конфигурации Logix (AOP) в контроллерах Logix для обеспечения функциональности plug and play. |
| Логика управления и программируемые | Встроенная функция ПЛК: поддерживает запись сложной логики запуска (например, звездообразной, треугольной, прямой и обратной, двухскоростной) внутри протектора с помощью редактора логики диаграмм (CFC). | Конфигурация функционального блока: Стандартный режим запуска двигателя задан заранее, и пользователям необходимо только проверить и задать простые параметры в программном обеспечении | Технология DeviceLogix: поддерживает настройку логики и может полагаться на собственную логику для обеспечения базовой безопасной работы двигателя в случае перебоев в сети связи |
4.Использование Ca и серьезные опасности, связанные с остаточным током, на цементном заводе
1. Причина
Пылевая эрозия с высокой электропроводностью (резистивная утечка): В процессе производства цемента образуется большое количество клинкерной пыли, пыли из сырья и угольного порошка. Когда эти мелкие частицы пыли попадают внутрь корпуса через канал отвода тепла двигателя, скапливаются в распределительной коробке и на концах обмотки и попадают во влажный воздух (особенно во время влажных сезонов дождей или на южных цементных заводах), они образуют слой слабопроводящей "грязи".". Этот слой грязи образует мостик между корпусом двигателя и обмоткой, находящейся под напряжением, вызывая резкое снижение сопротивления изоляции и генерируя резистивный остаточный ток.
Сильная вибрация приводит к физическому износу (повреждению металлического заземления): Шаровые мельницы, дробилки и большие головные и хвостовые вентиляторы печей во время работы сопровождаются интенсивной низкочастотной вибрацией. Многолетняя вибрация может привести к микроскопическому смещению эмалированного провода внутри обмотки двигателя, что приведет к постоянному трению и повреждению слоя изоляции класса F или H и железного сердечника. В конечном итоге медный провод напрямую соприкасается с железным сердечником, вызывая высокий остаточный ток.
Высокочастотная емкостная утечка (емкостный остаточный ток) частотно-регулируемого привода: В целях экономии энергии и снижения потребления вытяжные вентиляторы и концентраторы порошка на цементных заводах широко используются с частотно-регулируемыми приводами (ЧРП). Когда высокочастотная ШИМ-волна (с чрезвычайно высокой амплитудой импульсов dv/dt), выходящая из преобразователя частоты, проходит по кабелю питания на большие расстояния, она возбуждает распределенную по земле емкость между кабелем и металлическим мостом, обмоткой двигателя и сердечником статора, тем самым генерируя высокочастотный емкостной сигнал. остаточный ток достигает нескольких сотен миллиампер.
2. Серьезный ущерб
Причинение опасного электрического пожара: В цехе угольной мельницы и коридоре угольного конвейера находится большое количество горючего угольного порошка. Если распределительная коробка двигателя или кабельный лоток генерируют небольшой остаточный ток (например, 300 мА~1 А), который не отключается непрерывно из-за повреждения изоляции, тепло, накопленное в месте утечки, может легко воспламенить окружающий угольный порошок или оболочку кабеля, что приведет к пожару в масштабах всего предприятия.
Перегорание двигателя и незапланированное отключение: Незначительный остаточный ток часто приводит к повреждению изоляции. Если утечка не будет обнаружена, она перерастет в однофазное короткое замыкание на землю, и сильный ток короткого замыкания в течение нескольких миллисекунд приведет к перегоранию сердечника статора двигателя, что приведет к выводу двигателя из эксплуатации. Как только двигатель главного вытяжного вентилятора в хвостовой части большой печи перегорает, цикл замены может занять несколько дней, а экономические потери, вызванные остановкой всей линии, могут достигать миллионов.
3. Практический промышленный сценарий: от измерения кромок до интеллектуального прогнозирования и технического обслуживания iMCC
Чтобы наглядно продемонстрировать, как интеллектуальные системы могут решить эту проблему, мы представляем реальный типичный сценарий цементного завода: ухудшение изоляции двигателя с регулируемой частотой вращения циркуляционного вентилятора сырьевой мельницы.
Этап 1: Высокоточное измерение и сбор граничных данных (физический уровень ->граничный уровень).
Общие сведения: В июле на цементном заводе на юге страны влажность наружного воздуха составляла 85%, а в цехе измельчения сырья было много пыли. Асинхронный двигатель циркуляционного вентилятора с номинальным током 315 А (с частотно-регулируемым приводом) работает непрерывно.
Физическая эволюция: Двигатель непрерывно работал в течение 4 лет, и из-за синергетического эффекта высокой запыленности и влажности в цехе мелкодисперсная цементная пыль попала в распределительную коробку. Устройство защиты двигателя (на примере Siemens SIMOCODE pro 3UF в сочетании с трансформатором тока нулевой последовательности 3UL23 B-типа) начинает фиксировать микроизменения в данных.
Сбор данных

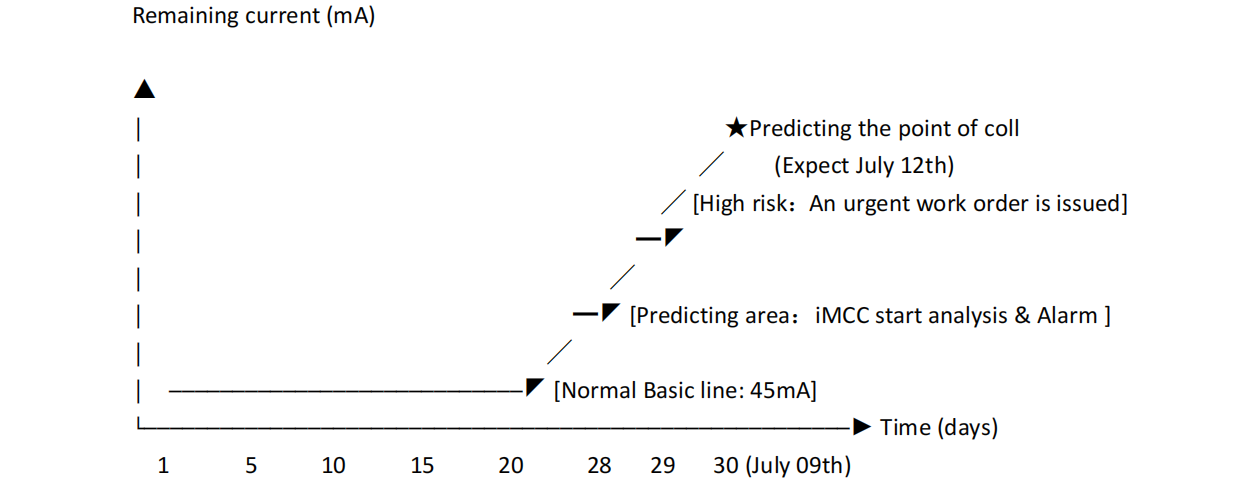

При нормальных условиях, благодаря наличию длинных кабелей, система имеет фиксированный высокочастотный емкостный ток утечки, составляющий приблизительно 45 мА (контрольная линия). 9 июля в 08:00 измерительный модуль обнаружил, что остаточный ток (векторная сумма) увеличился до 85 мА. Цифровой фильтр внутри защитного устройства автоматически отфильтровывал высокочастотные емкостные компоненты, определяя, что истинный резистивный ток утечки по частоте питания увеличивается со скоростью 2-3 мА в час.
Этап 2: Агрегация данных iMCC и анализ вертикальных тенденций (пограничный уровень ->контрольный уровень);
Загрузка данных: интеллектуальная защита двигателя загружает этот характеристический параметр в компьютерный шкаф управления iMCC edge, расположенный в помещении распределения электроэнергии, в течение 10 мс по шине PROFINET.
Интеллектуальный анализ (модель прогнозного технического обслуживания): Программное обеспечение iMCC для внутреннего мониторинга состояния оборудования (Asset Management) напрямую не инициировало отключение (поскольку порог локального отключения двигателя установлен на 500 мА для обеспечения безопасного уровня противопожарной защиты). Логический алгоритм программного обеспечения запустил анализ динамики во времени. Система сравнила кривую остаточного тока двигателя за последние 30 дней и обнаружила, что ее наклон внезапно изменился (как показано на следующем рисунке).
5. Всесторонний многопараметрический анализ
IMCC одновременно отрегулировал дисбаланс трехфазного тока (в настоящее время 1,2%) и температуру обмотки (75°C, нормальная) двигателя. Основываясь на интерфейсе метеорологических данных (постоянная высокая влажность), алгоритм выдает окончательный результат диагностики: "Температура обмотки двигателя не перегружена, трехфазный режим сбалансирован, но остаточный ток на землю показывает аномальное логарифмическое увеличение".;
Вывод: Распределительная коробка или конец обмотки сильно подвержены воздействию влаги и пыли, а сопротивление изоляции постоянно снижается. Ожидается, что в течение 72 часов это может привести к однофазному замыканию на землю.
Этап 3: Контрольное решение iMCC и цифровые рекомендации по эксплуатации и техническому обслуживанию (уровень управления ->Производственный уровень);
Ответ на уровне 1: Выдача предупреждений и координация заказов на выполнение работ:
9 июля в 10:00 iMCC выдал "желтое предупреждение" системе SCADA в центральном диспетчерском пункте через промышленный Ethernet на заводе и автоматически отправил зашифрованные данные в мобильное приложение руководителя электромонтажных работ по протоколу MQTT. запуск заказа на профилактическое обслуживание корпоративной ERP-системы.
Оптимизируйте планирование (избегайте сбоев в работе вслепую):
Благодаря заблаговременному прогнозированию iMCC операторы центрального диспетчерского пункта не столкнулись с проблемой "внезапного сбоя, приводящего к вынужденной остановке производственной линии". Диспетчер в сотрудничестве с технологическим персоналом планирует провести кратковременную плановую остановку цеха по производству сырья в 02:00 10 июля (в период отключения электроэнергии и простоя производства).
Точные рекомендации по техническому обслуживанию и внедрению:
В заказе на выполнение работ четко указаны инструкции по техническому обслуживанию на месте: "Проверьте распределительную коробку двигателя циркуляционного вентилятора сырьевой мельницы № 4, очистите ее от цементной пыли, выполните сушку и осушение, а также повторно проверьте сопротивление изоляции.
После отключения рано утром следующего дня техники-электрики сразу же отправились на место и открыли распределительную коробку, но обнаружили, что внутренняя часть покрыта влажной цементной пылью. После тщательной очистки, продувки и сушки остаточный ток, подаваемый интеллектуальной системой защиты двигателя, возвращается к нормальному значению 46 мА после повторного запуска.
6. Заключение
На примере цементного завода, упомянутого выше, можно увидеть, что сочетание интеллектуальных систем защиты двигателя и iMCC полностью изменило распределение и экологию эксплуатации традиционных промышленных предприятий.
Реагируя на скрытый и смертельно опасный остаточный ток, интеллектуальная система больше не действует как предохранитель от отключения электроэнергии "на всякий случай", а превращается в всепогодного "санитарного врача".;
Начиная с высокоточного измерения кромок на микроуровне и заканчивая высокоскоростной передачей данных по шине, а затем глубокой интеграцией алгоритмов обработки больших объемов данных в центре управления, iMCC предоставила руководителям заводов "небесный глаз" для получения ранней информации о дефектах изоляции.
Этот переход от "пассивного ремонта" к "активному управлению" не только устраняет скрытые опасности крупных электрических пожаров и перегорания двигателей, но и приносит цементным заводам неисчислимые экономические выгоды и гарантии безопасности. Это единственный способ для современной тяжелой промышленности перейти к цифровым и интеллектуальным преобразованиям.
