Качество электроэнергии является важнейшим аспектом современных электрических систем, особенно в условиях растущей зависимости от чувствительного оборудования в промышленности, коммерческом секторе и даже в жилых помещениях. Одной из распространенных проблем, с которыми приходится сталкиваться при поддержании высокого качества электроснабжения, являются гармонические искажения. Гармоники могут привести к неисправности оборудования, перегреву и снижению эффективности. Именно здесьвступают в действие активные фильтры гармоник. В этой статье мы рассмотрим, как активные фильтры гармоник могут улучшить качество электроэнергии за счет уменьшения гармоник и улучшения общей производительности электрических систем.
1. Что такое гармоники и почему они вызывают проблемы?
Гармоники - это сигналы напряжения или тока, кратные основной частоте (обычно 50 или 60 Гц). Эти искажения обычно вызываются нелинейными нагрузками, такими как приводы с регулируемой частотой (ЧРП), выпрямители, компьютеры и другие электронные устройства, которые потребляют энергию короткими импульсами, а не плавной синусоидальной формой волны.
Влияние гармоник: Гармоники могут привести к ряду проблем, включая перегрев электрических компонентов, снижение эффективности, сбои в работе чувствительного оборудования и чрезмерный износ трансформаторов и двигателей.
-
Проблемы с качеством электроэнергии: Гармоники снижают общее качество электроэнергии, искажая формы сигналов напряжения и тока, что может повлиять на надежность и срок службы электрических устройств.
2. Принцип работы активных фильтров гармоник

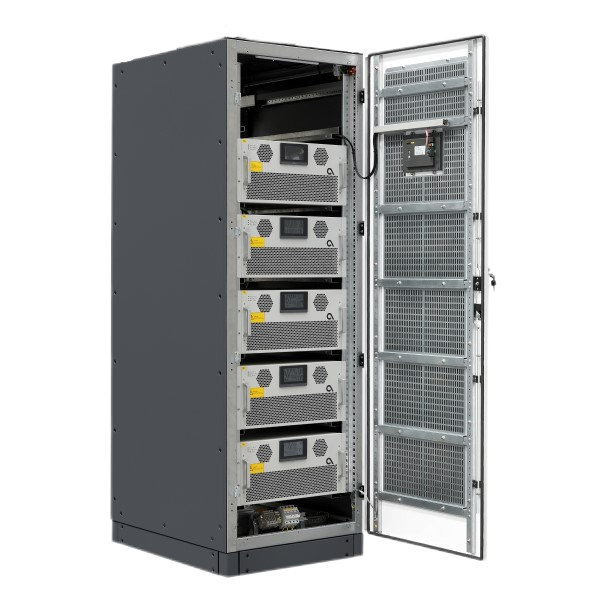

Активные фильтры гармоник (AHF) - это современные устройства, предназначенные для снижения влияния гармонических искажений в электрических системах. В отличие от пассивных фильтров, которые обычно настраиваются на устранение определенных частот гармоник, активные фильтры динамически подстраиваются под изменяющиеся уровни гармоник и обеспечивают компенсацию в режиме реального времени.
Динамическая компенсация: Активные фильтры гармоник используют силовую электронику для определения содержания гармоник в системе и генерирования противодействующих токов для подавления гармоник. Это гарантирует, что на электрические нагрузки подаются только чистые синусоидальные сигналы.
Активная фильтрация: Благодаря постоянному мониторингу формы сигнала и настройке в режиме реального времени AHFs может эффективно снижать уровни гармоник в широком диапазоне частот.
-
Повышается стабильность работы системы: Активные фильтры не только снижают гармонические искажения, но и стабилизируют общее качество электроэнергии, что приводит к более плавной работе оборудования и уменьшению помех в электросистеме.
3. Основные преимущества активных фильтров гармоник
Активные фильтры гармоник обладают многочисленными преимуществами в улучшении качества электроэнергии, особенно в промышленных и коммерческих условиях. Вот некоторые из ключевых преимуществ:
Снижение гармонических искажений: Высокочастотные фильтры значительно снижают гармонические искажения как по току, так и по напряжению, доводя их до допустимых пределов, определенных промышленными стандартами (такими как IEEE 519).
Повышенная эффективность: Сводя к минимуму гармонические помехи, активные фильтры помогают повысить эффективность электрических систем. Это приводит к снижению эксплуатационных расходов и потерь электроэнергии.
Повышается долговечность оборудования.: Гармоники могут вызывать чрезмерный нагрев двигателей, трансформаторов и другого чувствительного оборудования. Уменьшая эти искажения, AHF могут продлить срок службы электрических компонентов и снизить вероятность поломок.
Улучшается коэффициент мощности: Активные фильтры гармоник помогают повысить коэффициент мощности за счет снижения реактивной мощности, генерируемой гармониками. Это приводит к более эффективному использованию электроэнергии и может снизить счета за коммунальные услуги.
Соответствие стандартам: Многие отрасли промышленности должны соблюдать стандарты качества электроэнергии, такие как IEEE 519, которые регулируют допустимый уровень гармоник в электрических системах. Активные фильтры гармоник помогают обеспечить соответствие этим требованиям.
-
Снижение уровня гармоник в режиме реального времени: В отличие от пассивных фильтров, которые предназначены для отфильтровывания определенных гармоник, AHF-фильтры обеспечивают компенсацию в реальном времени для широкого диапазона частот гармоник.
4. Применение активных фильтров гармоник
Активные фильтры гармоник широко используются в различных областях применения, где возникают проблемы с гармоническими искажениями. Вот несколько отраслей и сценариев, в которых эти устройства наиболее полезны:
Промышленное производство: Крупные производственные предприятия, использующие частотно-регулируемые преобразователи частоты (ЧРП), сварочные аппараты и другую силовую электронику, могут испытывать значительные гармонические искажения. Активные фильтры гармоник часто используются для защиты чувствительного оборудования и повышения общей производительности системы.
Центры обработки данных: Центры обработки данных в значительной степени зависят от бесперебойного питания своих серверов, систем охлаждения и другой критически важной инфраструктуры. AHF помогают обеспечить стабильное и чистое питание чувствительной электроники и оборудования.
Коммерческие здания: Коммерческие объекты с высокой концентрацией электронных устройств, таких как компьютеры, системы освещения и кондиционирования воздуха, могут воспользоваться активными фильтрами гармоник для поддержания качества электроэнергии и сокращения потерь энергии.
Системы использования возобновляемых источников энергии: В таких системах, как ветряные турбины или солнечные инверторы, преобразователи могут генерировать гармоники. Активные фильтры гармоник могут помочь сгладить форму сигнала и повысить общую эффективность системы.
-
Коммунальные услуги: Коммунальные предприятия могут использовать AHF-фильтры для снижения влияния гармонических искажений в сети, гарантируя, что электроэнергия, подаваемая потребителям, соответствует стандартам качества.
5. Сравнение активных фильтров гармоник с пассивными фильтрами
Как активные, так и пассивныефильтры гармоникслужат для уменьшения гармонических искажений, но они имеют существенные различия в производительности и применении.
Пассивные фильтры: Эти фильтры обычно настраиваются на определенные частоты гармоник и больше подходят для систем с предсказуемыми и стабильными источниками гармоник. Однако пассивные фильтры не столь гибки в работе с изменяющимися или динамическими уровнями гармоник.
Активные фильтры: Активные фильтры гармоник более универсальны, предлагая динамическую компенсацию для более широкого диапазона частот гармоник. Они могут быть адаптированы к изменениям в электрической системе в режиме реального времени, что делает их более эффективными при устранении сложных гармонических искажений из различных источников.
-
Стоимость и техническое обслуживание: Первоначальные затраты на пассивные фильтры, как правило, ниже, но они занимают больше места и со временем могут потребовать замены или перенастройки. Активные фильтры имеют более высокие первоначальные затраты, но требуют меньших затрат на техническое обслуживание и обеспечивают большую гибкость и эффективность в долгосрочной перспективе.
6. Заключение: Важность активных фильтров гармоник для качества электроэнергии
Поддержание высокого качества электроэнергии имеет важное значение для бесперебойной работы электрических систем, особенно в условиях, когда используется чувствительное оборудование. Активные фильтры гармоник представляют собой высокоэффективное решение для снижения вредного воздействия гармонических искажений. Предлагая динамическую компенсацию в режиме реального времени, AHF обеспечивают повышение эффективности системы, увеличение срока службы оборудования и соответствие отраслевым стандартам. Будь то в промышленных установках, центрах обработки данных или коммерческих зданиях, активные фильтры гармоник являются важнейшим компонентом для повышения качества электроснабжения и минимизации сбоев в работе, вызванных гармоническими помехами.
