Основной принцип работы трансформаторов тока
Что такое трансформатор тока?

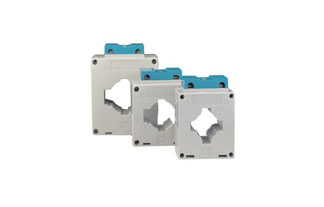

Трансформатор тока (ТТ) - это устройство, которое вырабатывает вторичный ток, пропорциональный первичному току, протекающему по его проводнику, что позволяет проводить точные измерения и мониторинг электрических систем.
Вырабатывают ли трансформаторы тока напряжение?
Нет, трансформаторы тока по своей сути не вырабатывают напряжение. Они генерируют вторичный ток, который может быть использован для получения показаний напряжения при подключении к нагрузке, такой как вольтметр или реле, в измерительной системе.
Общие сведения о выходной мощности трансформаторов тока
Как измерить выходную мощность трансформатора тока
Подключите нагрузочный резистор к выходным клеммам трансформатора тока.
Измерьте ток вторичной обмотки с помощью мультиметра.
Рассчитайте напряжение, применяя закон Ома (V = I × R), используя сопротивление нагрузки.
Необходимые инструменты
Мультиметр
Резистор известной величины (нагрузочный резистор)
Инструменты для монтажа и разъемы
Типичные ошибки, которых следует избегать при работе с трансформаторами тока
Неправильная проводка и подключения
Убедитесь, что проводка установлена правильно, чтобы предотвратить повреждение и неточные измерения. Неправильные подключения могут привести к сбоям в электроснабжении или возникновению опасных ситуаций.
Не учитывайте технические характеристики нагрузочного резистора
Всегда выбирайте нагрузочный резистор, соответствующий номиналу трансформатора тока. Слишком низкое сопротивление может привести к перегрузке, в то время как слишком высокое может привести к неточным измерениям.
Практическое применение трансформаторов тока
Мониторинг и защита
Трансформаторы тока широко используются в защитных реле и приборах учета, позволяя руководителям предприятий эффективно контролировать условия нагрузки.
Интеграция в системы управления энергопотреблением
Использование трансформаторов тока в системах энергоменеджмента позволяет предприятиям отслеживать и оптимизировать потребление энергии, что приводит к экономии средств.
Вывод: Роль трансформаторов тока
Трансформаторы тока необходимы для измерения электрических токов и управления ими, но не вырабатывают напряжение напрямую. При надлежащем понимании и внедрении, а также при поддержке со стороны Такимобразом, пользователи могут эффективно использовать свои преимущества в различных приложениях.
