Обзор проекта: Активный фильтр гармоник для здания библиотеки CUHK

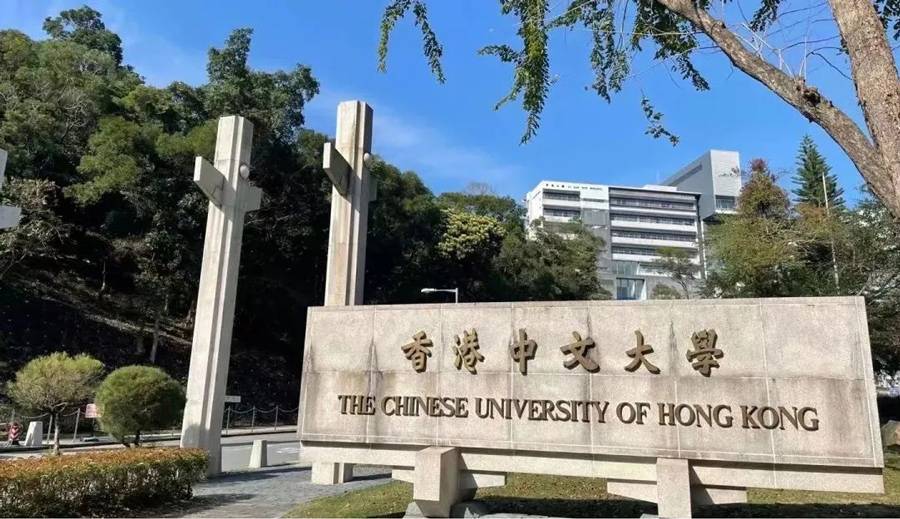

Китайский университет Гонконга (CUHK) - один из ведущих университетов Азии, основанный в 1963 году. У CUHK глобальное видение и миссия - сочетать традиции с современностью и объединять Китай и Запад. Преподаватели и студенты университета приезжают со всего мира, а его выпускники связаны обширной глобальной сетью выпускников.
Здание библиотеки CUHK по электрическим характеристикам не уступает коммерческому объекту. Его распределительная система обеспечивает многочисленные нелинейные нагрузки, включая освещение, компьютеры и оборудование для кондиционирования воздуха. Эти нагрузки могут создавать значительные гармонические искажения, особенно гармоники третьего порядка. Основными источниками этих гармоник являются импульсные источники питания в светодиодном освещении и частотно-регулируемые приводы (ЧРП) в системах кондиционирования воздуха. Чрезмерный ток гармоник третьего порядка может привести к перегреву проводов, увеличению риска возникновения электрических пожаров, созданию помех в системах связи, снижению коэффициента мощности и увеличению потребности в реактивной мощности. Для решения этих проблем в систему распределения электроэнергии здания был встроен активный фильтр гармоник.
Компания Sinava Power была удостоена чести участвовать в механических и электрических работах (M&E) для здания библиотеки в начале 2024 года. Для реализации проекта потребовались четыре блока активных гармонических фильтров Sinava Power 360A в отдельно стоящей конфигурации для уменьшения гармонических искажений. Технические характеристики были одобрены WSP, инженерным консультантом проекта. Поскольку пространство в помещении для распределения электроэнергии и управления было ограничено, Sinava Power увеличила размеры шкафа до 800 × 800 × 2000 мм и установила четыре охлаждающих вентилятора, установленных сзади, для отвода тепла. Компания Sinava Power завершила монтаж на месте в мае 2024 года и ввод в эксплуатацию в октябре 2024 года. Все четыре блока 360A были успешно введены в эксплуатацию и в настоящее время обеспечивают стабильную работу в здании библиотеки CUHK.
Проблемы с качеством электроэнергии в коммерческих зданиях
Современные коммерческие здания и учреждения часто испытывают серьезные проблемы с качеством электроэнергии из-за широкого использования нелинейного электрооборудования.
Распространенными источниками гармонических искажений являются:
Частотно-регулируемые приводы (ЧРП)
Системы кондиционирования воздуха (ОВКВ)
Системы светодиодного освещения
Центры обработки данных и серверы
Системы бесперебойного питания
Компьютеры и офисная электроника
Лифты и эскалаторы
Интеллектуальные системы автоматизации
Эти устройства генерируют гармонические токи, которые искажают форму электрических сигналов и негативно влияют на энергосистему.
В рамках проекта CUHK Library электрические измерения выявили чрезмерные гармонические искажения тока, особенно гармоники третьего порядка, вызывающие:
Повышенный нагрев трансформатора
Перегрев нейтрального провода
Напряжение электрооборудования
Снижение эффективности системы
Потенциальные риски для надежности электроснабжения
Нестабильность качества электроэнергии
Для зданий, нуждающихся в стабильном и надежном электроснабжении, внедрение эффективного решения проблемы гармонических искажений становится необходимым.
Почему активные фильтры гармоник важны для коммерческих зданий
Активный фильтр гармоник (AHF) - одна из самых передовых технологий для снижения уровня гармоник и улучшения качества электроэнергии.
В отличие от пассивных фильтров гармоник, активный фильтр гармоник динамически определяет гармонические токи в режиме реального времени и подает противоположные компенсационные токи для мгновенного устранения гармоник.
Преимущества активных фильтров гармоник
Компенсация гармоник в режиме реального времени
Эффективное подавление гармоник от второго до 50-го порядка
Повышение надежности электрической системы
Снижение перегрева трансформаторов и кабелей
Снижение потерь энергии
Динамическая компенсация реактивной мощности
Отсутствие риска возникновения резонанса по сравнению с пассивными фильтрами
Лучшее соответствие требованиям стандарта IEEE 519 по гармоническим ограничениям
Для коммерческих объектов, таких как библиотеки, больницы, университеты, офисные здания, аэропорты, торговые центры и центры обработки данных, установка активного фильтра гармоник в коммерческих зданиях помогает обеспечить стабильную работу электросети и долговременную защиту оборудования.
Решение для активного фильтра гармоник Sinava Power 1440A
Для устранения гармонических проблем в здании библиотеки CUHK компания Sinava Power разработала и поставила индивидуальную систему активного фильтра гармоник 1440A.
Установленное оборудование
Проект: Здание библиотеки CUHK
Применение: Снижение гармонических помех в коммерческих зданиях
Тип решения: Система активного фильтра гармоник
Общая компенсационная мощность: 1440 А
Решение включало в себя:
Несколько высокопроизводительных блоков активного гармонического фильтра мощностью 360 А
Индивидуальную конструкцию корпуса
Интеллектуальную цифровую систему мониторинга
Конструкцию заднего вентилятора охлаждения для эффективного отвода тепла
Модульную конфигурацию для гибкого расширения
Установленная система AHF непрерывно отслеживает гармонические токи и динамически компенсирует искажения в режиме реального времени, обеспечивая стабильное качество электроэнергии по всему объекту.
Это индивидуальное решение для фильтрации гармоник эффективно снижает уровень гармонического загрязнения и улучшает общие электрические характеристики.
Как активные фильтры гармоник улучшают качество электроэнергии
Активный фильтр гармоникработает за счет непрерывного анализа электрических сигналов и обнаружения нежелательных гармонических токов, генерируемых нелинейными нагрузками.
Система мгновенно генерирует обратные гармонические токи, которые нейтрализуют искажения до того, как они распространятся по электрической сети.
Этот процесс обеспечивает ряд преимуществ:
1. Снижение уровня гармоник
AHF значительно снижает общие гармонические искажения (THD), сводя к минимуму уровни гармонического тока в электрической системе.
2. Улучшенная защита оборудования
Снижение уровня гармоник обеспечивает защиту:
Трансформаторов
Распределительных устройств
Конденсаторов
Двигателей
Систем бесперебойного питания
Чувствительных электронных устройств
Это помогает снизить затраты на техническое обслуживание и продлить срок службы оборудования.
3. Повышение энергоэффективности
Снижение гармонических искажений означает снижение потерь энергии и повышение эффективности системы, что способствует снижению эксплуатационных расходов.
4. Стабильная работа здания
Для таких объектов, как библиотеки и образовательные учреждения, стабильное электроснабжение имеет решающее значение. Система активных фильтров гармоник помогает поддерживать бесперебойную работу систем освещения, вентиляции и кондиционирования, лифтов и цифрового оборудования.
Результаты проекта CUHK по снижению уровня гармоник
После установки системы активных фильтров гармоник 1440A в здании библиотеки CUHK были достигнуты существенные улучшения в электрических характеристиках.
Основные преимущества проекта
Снижение гармонических искажений тока
Улучшение качества электроэнергии
Повышение стабильности работы электрооборудования
Снижение риска перегрева
Повышение надежности критически важного электрооборудования
Повышение эффективности системы
Повышение электробезопасности
Внедрение профессионального решения по снижению гармонических искажений позволило предприятию поддерживать стабильные электрические характеристики при одновременном удовлетворении растущих требований к цифровой инфраструктуре.
Этот проект демонстрирует, как правильно спроектированное решение для фильтрации гармоник в коммерческих зданиях может значительно повысить надежность электроснабжения и эффективность эксплуатации в долгосрочной перспективе.
Применение активных фильтров гармоник
Активные фильтры гармоник Sinava Power широко используются в различных отраслях промышленности и коммерческом секторе.
Коммерческие здания
Офисные здания, торговые центры, гостиницы и объекты многофункционального назначения.
Образовательные учреждения
Университеты, библиотеки, лаборатории и кампусы.
Медицинские учреждения
Больницы и медицинские центры, требующие стабильного электроснабжения.
Промышленное производство
Заводы с нелинейными нагрузками и системами ЧРП.
Центры обработки данных
Объекты, требующие высокого качества электроэнергии и минимальных помех от электроснабжения.
Системы возобновляемой энергетики
Солнечные и фотоэлектрические электростанции.
Почему стоит выбрать Sinava Power в качестве поставщика активных фильтров гармоник?
Sinava Powerспециализируется на производстве активных фильтров гармоник, предлагая индивидуальные решения по обеспечению качества электроэнергии для промышленного и коммерческого применения.
Преимущества выбора Sinava Power
Индивидуальные решения AHF
Надежная инженерная поддержка
Быстрый анализ гармоник и проектирование систем
Надежное качество продукции
Масштабируемые модульные системы
Соответствие международным стандартам
Опыт реализации проектов в коммерческих зданиях
Независимо от того, нужен ли вам активный фильтр гармоник для коммерческого здания, промышленного предприятия, больницы, университета или центра обработки данных, Sinava Power может предложить профессиональное решение для снижения гармонических искажений, адаптированное к требованиям вашего проекта.
Часто задаваемые вопросы: Решения для активного фильтра гармоник
Что такое активный фильтр гармоник?
Активный фильтр гармоник (AHF) - это интеллектуальное устройство контроля качества электроэнергии, которое обнаруживает и устраняет гармонические токи в режиме реального времени для повышения стабильности и эффективности электросистемы.
Почему фильтры гармоник важны в коммерческих зданиях?
В коммерческих зданиях используется множество нелинейных электрических нагрузок, которые генерируют гармоники. Фильтры гармоник помогают уменьшить искажения, предотвратить перегрев, повысить надежность и защитить электрооборудование.
Что вызывает гармонические искажения?
Гармонические искажения обычно вызываются нелинейным оборудованием, таким как ЧРП, ИБП, светодиодное освещение, системы кондиционирования воздуха, лифты и компьютеры.
В чем разница между активными и пассивными фильтрами гармоник?
Активный фильтр гармоник динамически компенсирует гармоники в режиме реального времени и позволяет избежать проблем с резонансом, в то время как пассивные фильтры являются решениями с фиксированной частотой и ограниченной гибкостью.
Как правильно выбрать активный фильтр гармоник?
Правильный размер AHF зависит от уровня гармоник, характеристик электрической нагрузки и мощности системы. Рекомендуется профессиональный анализ гармоник.
